Funkcje
zestaw standardowy dla typowych aut osobowych odczyt danych wejściowych z magistrali CAN-BUS dostosowany do 13-pinowego wtyku przyczepy sterowanie światłem cofania przyczepy dostosowany do pojazdów z lampami LED, włóknowymi i sterowaniem PWM dostosowany do przyczep z oświetleniem włóknowym i LED sekwencyjne sterowanie światłami przeciwmgłowymi sygnalizacja dźwiękowa załączenia światła przeciwmgłowego na przyczepie gniazdo do podłączenia kontrolki informacyjnej LED sygnalizacja dźwiękowa rozpoznania podłączenia i rozłączenia przyczepy wykrywanie i sygnalizacja dźwiękowa uszkodzonych świateł kierunkowskazów na przyczepie wyjście dla umożliwienia wyłączania sygnalizacji PDC samochodu OPCJA: dodatkowe warianty wyłączania sygnalizacji PDC za pomocą osobnych modułów PDC-OFF wyprowadzenie w gnieździe napięcia zasilania (+12V) na stałe posiada osobny obwód ładowania akumulatora przyczepy sterowany przekaźnikiem (w zestawie) gniazdo przyczepy jest już zamontowane na wiązce przewodów informacja o awarii świateł kierunkowskazów przyczepy na desce rozdzielczaj auta (dla wybranych aut) automatyczna dezaktywacja tylnych czujników parkowania przy podłączonej przyczepie (dla wybranych aut) automatyczne nie załączanie światła przeciwmgłowego z tyłu przy podłączonej przyczepie (dla wybranych aut) blokada zdalnego otwierania bagażnika przez kierowcę przy podłączonej przyczepie (dla wybranych aut)
Cena katalogowa
320,00 PLN (393,60 PLN z 23% VAT)
MP2S-CAN-G13

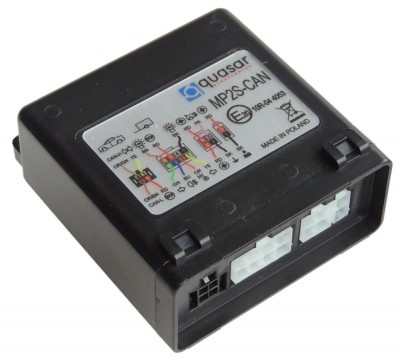

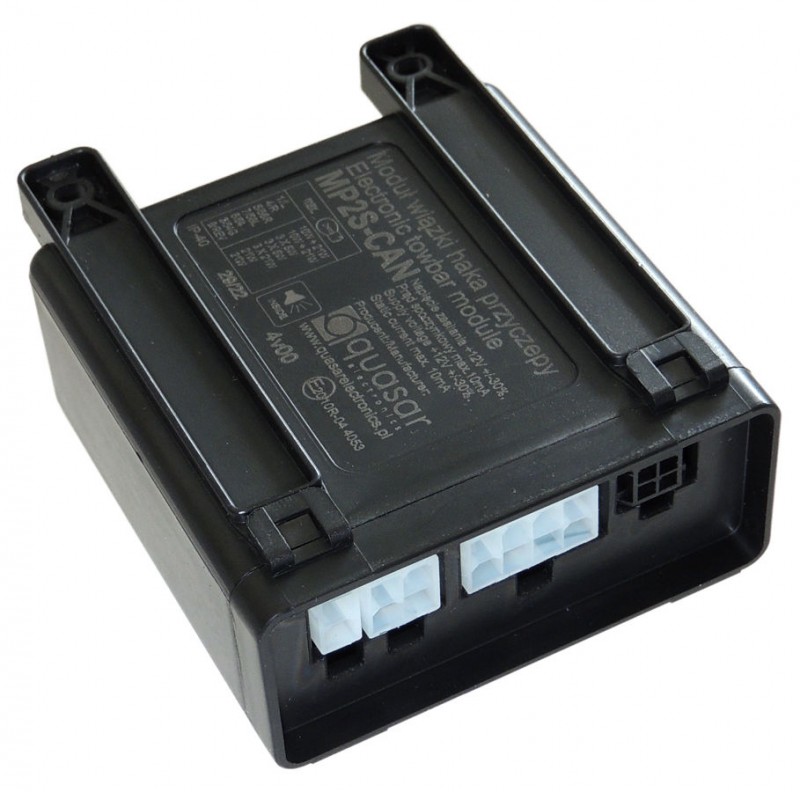

Moduł MP2S-CAN wyróżnia się (od innych modułów wiązek haka) odczytywaniem sygnałów wejściowych z magistrali CAN-Bus pojazdu. Dzięki temu liczba połączeń przewodów, które należy wykonać w trakcie instalacji jest dużo mniejsza niż w przypadku "klasycznych" modułów. Ponadto główna wiązka kablowa jest już połączona z gniazdem co również usprawnia przebieg instalacji.



MP2S-CAN-G13 obsługuje obsługuje "pełne" gniazdo G13 (w tym "stały plus", obwód ładowania akumulatora przyczepy). W zestawie jest przekaźnik załączający sterowanym przez moduł ładowaniem akumulatora przyczepy, które to jest aktywowane, gdy silnik samochodu pracuje przez co najmniej 10 sekund.



Moduł MP2S-CAN obsługuje dużą liczbę modeli pojazdów obecnych na polskim rynku ale musi być zaprogramowany pod konkretny typ/model pojazdu. Jest to wykonywane dedykowanym (opcjonalnym) urządzeniem Bootloader z darmowym oprogramowaniem. Moduł posiada wyjście do dezaktywowania centralki czujników parkowania pojazdu - a dla niektórych modeli pojazdów jest to realizowane "bezpośrednio".
Uwaga: stały rozwój produktu oraz zmienna dostępność podzespołów elektronicznych są przyczyną oferowania modułu sterującego MP2S-CAN w nieznacznie różniących się wykonaniach. Tym niemniej zawsze funkcje realizowane przez moduł są zależne wyłącznie od aktualnej generacji firmware'u i są takie same dla każdego wykonania modułu.



Dla najnowszych modeli KIA Sportage i Sorento oraz Hyundai Tucson jest oferowany dedykowany zestaw z okablowaniem wykorzystującym dostępne w tych samochodach fabryczne złącze instalacyjne. Zaletą jest uproszczenie montażu wiązki elektrycznej oraz współpraca z systemem samochodu - np. dezaktywacja tylnych czujników parkowania po wykryciu podłączenia przyczepy.



W szczególnych sytuacjach (gdy jest to wymagane) odczyt danych z magistrali CAN-Bus pojazdu może być zrealizowany bezstykowo (tj. bez galwanicznego podłączania/ingerencji w instalację sygnałową pojazdu) za pomocą opcjonalnego modułu MCB-CLICK-CAN.



Zestaw można wyposażyć w (opcjonalną) kontrolkę sygnalizacyjną LED-RGY-500, która pokazuje statusy:

  • podłączenia przyczepy,
  • przepalenia żarówki kierunkowskazu przyczepy,
  • włączenie światła przeciwmgłowego przyczepy,
  • status ładowania akumulatora przyczepy.



Lista kompatybilności (lista samochodów i modeli obsługiwanych przez MP2S-CAN) dostępna jest do pobrania poniżej w zakładce PLIKI.


Tutaj są filmy instruktażowe obsługi modułu MP2S-CAN.


Produkt wymaga instalacji przez firmę specjalistyczną - czytaj tutaj.


  • Kod EAN produktu: 5907662621510

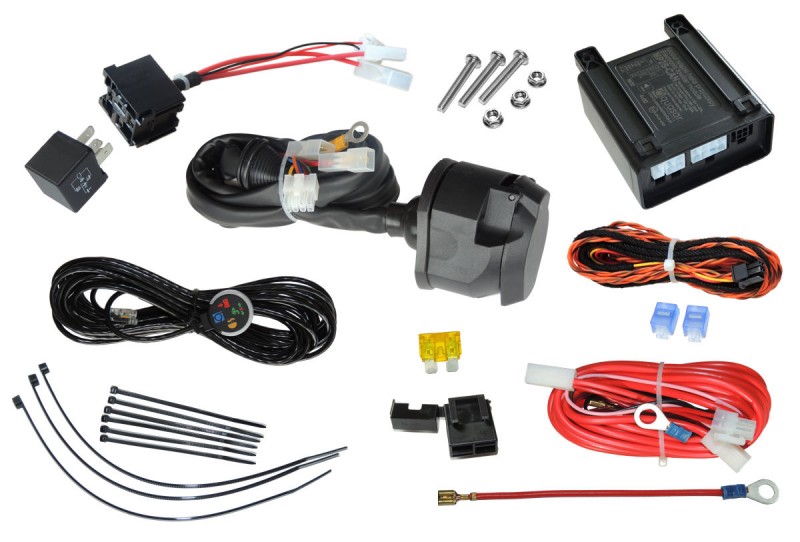

Elementy zestawu
  • Moduł sterujący (centralka) 1 szt
  • Wiązka główna z gniazdem 13-pin 1 szt
  • Wiązka sygnałowa (do magistrali CAN-Bus) 1 szt
  • Wiązka zasilająca 1 szt
  • Przekaźnik i gniazdo z przyłączami 1 kpl
  • Zestaw montażowy 1 kpl
  • Zestaw śrubowy 1 kpl
  • Schemat podłączenia 1 szt
Podstawowe funkcje modułu
Odczyt danych z magistrali CAN-Bus pojazdu
Współpraca z oświetleniem LED i jednowłóknowym samochodu
Współpraca z oświetleniem LED i żarówkowym przyczepy
Wykrywanie podłączenia przyczepy z oświetleniem żarówkowym
Wykrywanie podłączenia przyczepy z oświetleniem LED
Możliwość sterowania działaniem modułu czujników parkowania samochodu
Wykrywanie uszkodzenia żarówki kierunkowskazu przyczepy
Sterowanie światłem wstecznym przyczepy
Stałe zasilanie na gnieździe przyczepy
Obwód ładowania akumulatora przyczepy
Inteligentne ładowanie akumulatora przyczepy
Diagnostyka i sygnalizacja
Sygnalizacja podłączenia przyczepy
Sygnalizacja awarii kierunkowskazów przyczepy
Sygnalizacja załączenia światła przeciwmgłowego przyczepy
Sygnalizacja załączenia ładowania akumulatora przyczepy
LED-RGY-500 (opcja)
Sposób obsługi tylnych świateł przeciwmgłowych samochodu
Sposób sterowania światłem przeciwmgłowym przyczepy
sekwencyjny lub bezpośredni
Całkowite wyłączenie tylnego oświetlenia przeciwmgłowego samochodu
Cechy wiązki elektrycznej
Zainstalowane gniazdo haka na wiązce
Długość wiązki zasilania
5,0 m
Długość wiązki do gniazda
1,7 m
Długość wiązki sygnałów wejściowych
(do szyny CAN) 5,0 m
Dane techniczne
Napięcie zasilania
10-18 V
Maksymalne obciążenie wyjścia świateł pozycyjnych
(każda ze stron) 3 x 5 W
Maksymalne obciążenie wyjścia świateł stop
3 x 21 W
Maksymalne obciążenie wyjścia świateł kierunkowskazów
(każda ze stron) 21+10 W
Maksymalne obciążenie wyjścia światła przeciwmgłowego
21 W
Maksymalne obciążenie wyjścia świateł cofania
21 W
Maksymalny prąd wyjściowy ładowania akumulatora przyczepy
10 A
Obciążalność wyjścia sterującego pracą czujnika cofania samochodu
0,5 A
Wyposażenie zestawu
Kompletny zestaw wiązki haka z akcesoriami instalacyjnymi
Filtruj wg modelu pojazdu

Podaj typ, producenta i model pojazdu, aby wyświetlić listę pasujących instrukcji.

Instrukcje
  • Moduł MP2S-CAN: krótki opis diod LED i przycisków
  • MP2S-CAN-G13 (v5prg34) KIA/Hyundai (grupa1)

    Kia / Sportage / [NQ5] (2021-2024)

    Kia / Sorento / [MQ4] (2020-2024)

    Hyundai / Tucson / IV [NX4] (2020-2024)

    Hyundai / Ioniq 5 / [NE] (2021-2024)

    Kia / Sportage / Plug-in Hybrid (2022-2024)

    Kia / EV6 / I (2021-2024)

    Hyundai / Tucson / Plug-in Hybrid (2021-2024)

  • MP2S-CAN-G13 (v5prg76spec) BMW 318i [F30] 2017

    BMW / 3 Series / [F30/F31] [po liftingu] (2014-2018)

  • MP2S-CAN-G13 (v5prg93spec) OPEL Insignia B Tourer 2017-2020

    Opel / Insignia / B (II) (2017-2020)

  • MP2S-CAN-G13 (v5prg41) Jeep Wrangler Rubicon

    Jeep / Wrangler / Rubicon (2018-2024)

  • MP2S-CAN-G13 (v5prog17) Toyota Yaris IV

    Toyota / Yaris / IV (HEV) (2019-2024)

    Toyota / Yaris / Cross IV (HEV) (2020-2024)

  • MP2S-CAN-G13 (v5prg21) FiatDoblo2

    Fiat / Doblo / II (2010-2015)

    Fiat / Doblo / II [po liftingu] (2015-2022)

    Opel / Combo / D (2012-2018)

  • MP2S-CAN-G13 (v5prg68) Daily4

    Iveco / Daily / IV (2021-2024)

  • MP2S-CAN-G13 (v5prg39) Sprinter3

    Mercedes / Sprinter / III (2018-2024)

  • MP2S-CAN-G13 (v5prg18) Ducato8

    Fiat / Ducato / IV (2021-2024) (nazywane Ducato 8)

    • MP2S-CAN-G13 (v5prg21) Ducato7

      Fiat / Ducato / III [po liftingu] (2014-2021) (nazywane Ducato 7)

    • MP2S-CAN-G13 (v5prg37) Audi A4 [B8] (2007-2015)

      Audi / A4 / B8/8K [po liftingu] (2011-2015)

      Audi / A4 / B8/8K (2007-2011)

    • MP2S-CAN-G13 (v5prg37) Audi Q5 [8R] (2008-2016)

      Audi / Q5 / 8R (2008-2012)

      Audi / Q5 / 8R [po liftingu] (2012-2016)

    • MP2S-CAN-G13 (v5prg38) Mercedes C-Class [W205]

      Mercedes-Benz / C-Class / W205/S205/C205/A205 (2014-2018)

      Mercedes-Benz / C-Class / W205/S205/C205/A205 [po liftingu] (2018-2021)

    • MP2S-CAN-G13 (v5prg26) BMW 5 [E60/61]

      BMW / 5 Series / [E60/E61] (2003-2007)

      BMW / 5 Series / [E60/E61] [po liftingu] (2007-2010)

    • MP2S-CAN-G13 (v5prg23) BMW [F20/21/30/31/34]

      BMW / 1 Series / [F20/F21] (2011-2014)

      BMW / 3 Series / [F30/F31] (2012-2014)

      BMW / 3 Series / GT [F34] (2013-2014)

    • MP2S-CAN-G13 (v5prg26) BMW (grupa1)

      BMW / 1 Series / Coupe [E82] (2007-2013)

      BMW / 1 Series / Cabrio [E88] (2008-2013)

      BMW / 3 Series / Coupe [E92] (2006-2013)

      BMW / 3 Series / Cabrio [E93] (2007-2014)

      BMW / 1 Series / [E81/E87] [po liftingu] (2007-2011)

      BMW / 1 Series / [E81/E87] (2004-2007)

      BMW / 3 Series / Touring [E91] (2005-2012)

      BMW / 3 Series / [E90] (2005-2012)

      BMW / X1 / E84 (2009-2012)

      BMW / X1 / E84 [po liftingu] (2012-2015)

    • MP2S-CAN-G13 (v5prg23) MERCEDES [grupa1]

      Mercedes-Benz / A-Class / W176 (2012-2018)

      Mercedes-Benz / B-Class / W246 (2011-2015)

      Mercedes-Benz / B-Class / W246 [po liftingu] (2014-2019)

      Mercedes-Benz / CLA-Class / C117/X117 (2013-2016)

      Mercedes-Benz / GLA-Class / X156 (2014-2017)

      Mercedes-Benz / CLA-Class / C117/X117 [po liftingu] (2017-2019)

      Mercedes-Benz / GLA-Class / X156 [po liftingu] (2017-2020)

    • MP2S-CAN-G13 (v5prg93) OPEL [grupa1]

      Opel / Astra / J (IV) Sedan (4d) (2012-2020)

      Opel / Astra / J (IV) GTC (2012-2018)

      Opel / Insignia / B (II) (2017-2020)

      Opel / Meriva / II [po liftingu] (2014-2017)

      Opel / Mokka / X (2016-2020)

      Opel / Zafira / C [po liftingu] (2016-2019)

      Opel / Zafira / C (2012-2016)

      Opel / Adam / (2012-2019)

      Saab / 9-5 / II (2010-2012)

      Chevrolet / Aveo / III (2011-2014)

      Chevrolet / Malibu / IV (2012-2016)

      Opel / Astra / J (IV) (2009-2012)

      Opel / Astra / J (IV) [po liftingu] (2012-2015)

      Chevrolet / Orlando / (2011-2014)

      Opel / Insignia / A (2008-2013)

      Opel / Insignia / A [po liftingu] (2013-2017)

      Chevrolet / Trax / (2012-2014)

      Opel / Meriva / II (2010-2013)

      Opel / Mokka / (2012-2016)

      Chevrolet / Cruze / (2009-2014)

      Opel / Corsa / E (2014-2019)

      Opel / Cascada / (2013-2019)

    • MP2S-CAN-G13 (v5prg11) Grupa-VW (grupa1)

      Volkswagen / Golf Plus / (2005-2014)

      Volkswagen / Caddy / III (2004-2010)

      Volkswagen / Caddy / III [po liftingu] (2010-2015)

      Volkswagen / Caddy / IV (2015-2020)

      Volkswagen / CC / (2012-2016)

      Audi / A3 / II [8P] (2003-2008)

      Audi / A3 / II Sportback (2004-2013)

      Audi / A3 / II [8P] [po liftingu] (2008-2012)

      Audi / Q3 / I (2011-2014)

      Audi / Q3 / I [po liftingu] (2014-2018)

      SEAT / Alhambra / II (2010-2015)

      SEAT / Altea / (2004-2009) [w tym XL]

      SEAT / Altea / [po liftingu] (2009-2015) [w tym XL]

      SEAT / Leon / II [po liftingu] (2005-2012)

      SEAT / Toledo / III (2004-2009)

      Skoda / Octavia / II (2004-2008) [w tym Scout]

      Skoda / Octavia / II [po liftingu] (2008-2013) [w tym Scout]

      Skoda / Superb / II (2008-2013)

      Skoda / Superb / II [po liftingu] (2013-2015)

      Volkswagen / Golf / V [1K] (2003-2008)

      Skoda / Yeti / (2009-2014)

      Skoda / Yeti / [po liftingu] (2013-17)

      Volkswagen / Golf / VI [5K] (2008-2013)

      Volkswagen / Eos / (2006-2010)

      Volkswagen / Eos / [po liftingu] (2010-2015)

      Volkswagen / Jetta / V (2005-2010)

      Volkswagen / Jetta / VI (2011-2014)

      Volkswagen / Passat / B6 (2005-2010)

      Volkswagen / Passat / B7 (2010-2014)

      Volkswagen / Passat CC / (2008-2011)

      Volkswagen / Tiguan / I [5N] (2007-2011)

      Volkswagen / Tiguan / I [5N] [po liftingu] (2011-2016)

      Volkswagen / Touran / I [1T] (2003-2007)

      Volkswagen / Touran / I [1T] [po liftingu] (2006-2010)

      Volkswagen / Touran / I [1T] [po 2 liftingu] (2010-2015)

      Volkswagen / Sharan / II [7N] (2010-2015)

    • MP2S-CAN-G13 (v5prg11) Grupa-VW [grupa2]

      Skoda / Fabia / II [5J] [po liftingu] (2010-2014)

      Skoda / Rapid / (2012-2015)

      Skoda / Roomster / [po liftingu] (2010-2015)

      SEAT / Ibiza / IV (2008-2012)

      SEAT / Toledo / IV (2012-2015)

      Volkswagen / Polo / V (2009-2014)

      SEAT / Ibiza / IV [po liftingu] (2012-2015)

    • MP2S-CAN-G13 (v5prg59) Grupa-VW (grupa1)

      Audi / Q2 / [po liftingu] (2020-2022)

      Audi / Q5 / II [po liftingu] (2020-2024)

      Audi / Q7 / II [po liftingu] (2019-2024)

      Audi / A1 / II (2018-2024) Sportback

      Audi / A3 / IV [8Y] (2020-2024)

      Audi / Q3 / II (2018-2024)

      SEAT / Leon / IV (2020-2024)

      SEAT / Arona / (2017-2021)

      SEAT / Arona / [po liftingu] (2021-2024)

      SEAT / Ibiza / V (2017-2021)

      SEAT / Ibiza / V [po liftingu] (2021-2024)

      SEAT / Terraco / (2018-2024)

      Skoda / Fabia / IV (2021-2024)

      Skoda / Kamiq / (2019-2024)

      Skoda / Karoq / [po liftingu] (2022-2024)

      Skoda / Kodiaq / I [po liftingu] (2021-2023)

      Skoda / Octavia / IV (2020-2024)

      Skoda / Superb / III [po liftingu] (2019-2024) [także nazywana IV]

      Skoda / Scala / (2019-2024)

      Volkswagen / Arteon / [po liftingu] (2020-2024)

      Volkswagen / Golf / VIII (2019-2024)

      Volkswagen / Polo / VI [po liftingu] (2021-2024)

      Volkswagen / Taigo / (2021-2024)

      Volkswagen / Touran / II [5T] (2015-2024) [także nazywany III]

      Volkswagen / T-Cross / (2019-2024)

      Volkswagen / T-Roc / (2017-2021)

      Volkswagen / T-Roc / [po liftingu] (2022-2024)

      Audi / A3 / III [8V] (2012-2016)

      Audi / A3 / III [8V] [po liftingu] (2016-2020)

      Audi / Q2 / (2016-2020)

      Audi / Q5 / II (2017-2020)

      Audi / Q7 / II (2015-2019)

      Audi / Q8 / (2018-2024)

      SEAT / Leon / III (2012-2020)

      Skoda / Karoq / (2017-2021)

      Skoda / Kodiaq / I (2017-2021)

      Skoda / Octavia / III (2013-2016)

      Skoda / Octavia / III [po liftingu] (2016-2020)

      Skoda / Superb / III (2015-2019)

      Volkswagen / Arteon / (2017-2020)

      Volkswagen / Golf / VII (2013-2016)

      Volkswagen / Golf / VII [po liftingu] (2017-2020)

      Volkswagen / Passat / B8 (2014-2019)

      Volkswagen / Polo / VI (2017-2021)

      Volkswagen / Tiguan / II (2016-2020)
