WH2S-G7

Moduł o standardowej funkcjonalności (WH2S) z gniazdem 7-pinowym (G7), Zestaw zawiera komplet akcesoriów niezbędnych do montażu modułu do instalacji elektrycznej pojazdu - i posiada jeden wtyk do podłączenia do modułu co upraszcza montaż.



Moduł posiada standardowe funkcjonalności, czyli poza funkcjami podstawowymi umożliwia m.in.:

  • możliwość wyłączenia centralki czujników parkowania (PDC);
  • sekwencyjne sterowanie światłem przeciwmgłowym (54G) w samochodzie pozostawiając załączone na przyczepie;
  • sygnalizację niesprawnych żarówek kierunkowskazów przyczepy (Blink Control) sygnałem dźwiękowym z buzzera.



Do modułu można podłączyć (opcjonalną) LED-RGY-500 - kontrolkę informacyjną, która sygnalizuje:
  • podłączenie przyczepy;
  • przepalenie żarówek kierunkowskazu przyczepy;
  • włączenie światła przeciwmgłowego przyczepy.





INFORMACJA: Należy pamiętać, że gniazdo G7 nie ma wyprowadzonej sygnalizacji światła wstecznego i w Polsce może być używane jedynie z przyczepami lekkimi tj o dopuszczalnej masie całkowitej do 750kg.


  • Kod EAN produktu: 5907662621046

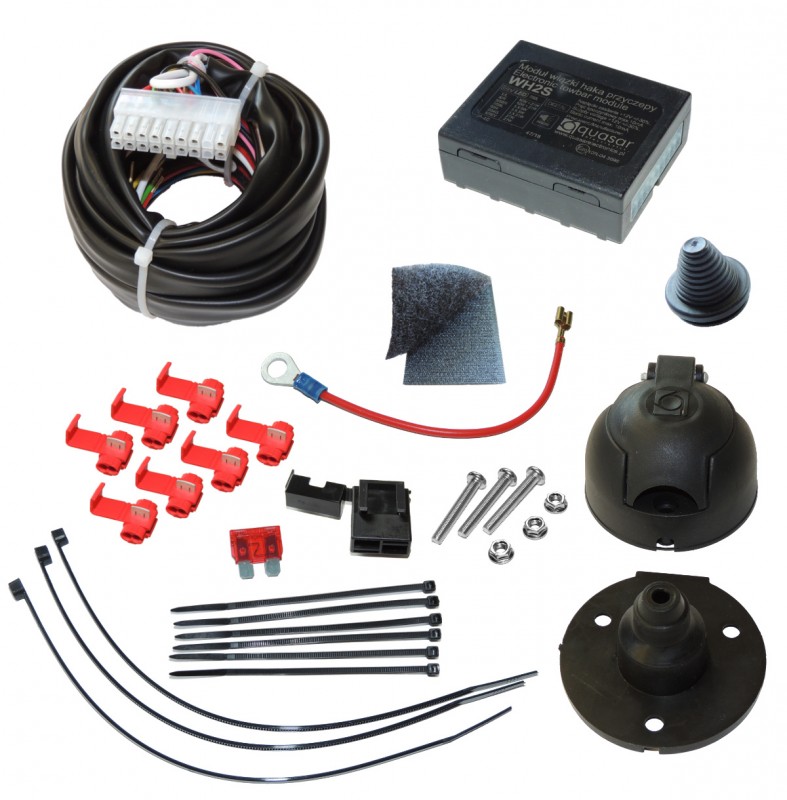

Elementy zestawu
  • Moduł sterujący (centralka) 1 szt
  • Wiązka zintegrowana ("wszystko" w 1 wtyku) 1 szt
  • Gniazdo G7 1 szt
  • Zestaw montażowy 1 kpl
  • Zestaw śrubowy 1 kpl
  • Instrukcja montażu 1 szt
Podstawowe funkcje modułu
Obciążenie prądowe wejść
≤2 mA
Współpraca z oświetleniem LED i jednowłóknowym samochodu
Obsługa instalacji samochodowej ze zmiennym napięciem zasilania lamp (PWM)
(cyfrowo)
Współpraca z oświetleniem LED i żarówkowym przyczepy
Automatyczne wykrycie podłączenia przyczepy z oświetleniem żarówkowym
Automatyczne wykrycie podłączenia przyczepy z oświetleniem LED
Możliwość sterowania działaniem modułu czujników parkowania samochodu
Wykrywanie uszkodzenia żarówki kierunkowskazu przyczepy
Sterowanie światłem wstecznym przyczepy
Diagnostyka i sygnalizacja
Sygnalizacja podłączenia przyczepy
sygnał dźwiękowy; LED-RGY-500 (opcja)
Sygnalizacja awarii kierunkowskazów przyczepy
sygnał dźwiękowy; LED-RGY-500 (opcja)
Sygnalizacja załączenia światła przeciwmgłowego przyczepy
sygnał dźwiękowy; LED-RGY-500 (opcja)
Sposób obsługi tylnych świateł przeciwmgłowych samochodu
Sposób sterowania światłem przeciwmgłowym przyczepy
Sekwencyjny
Sekwencyjny sposób sterowania światłem przeciwmgłowym przyczepy
Całkowite wyłączenie tylnego oświetlenia przeciwmgłowego samochodu
Cechy wiązki elektrycznej
Długość wiązki zasilania
5,0 m
Długość wiązki do gniazda
1,7 m
Długość wiązki sygnałów wejściowych
L=1,0 P=3,0 m
Dane techniczne
Napięcie zasilania
10-18 V
Maksymalne obciążenie wyjścia świateł pozycyjnych
(każda ze stron) 3 x 5 W
Maksymalne obciążenie wyjścia świateł stop
3 x 21 W
Maksymalne obciążenie wyjścia świateł kierunkowskazów
(każda ze stron) 21+10 W
Maksymalne obciążenie wyjścia światła przeciwmgłowego
21 W
Obciążalność wyjścia sterującego pracą czujnika cofania samochodu
0,5 A
Wyposażenie zestawu
Kompletny zestaw wiązki haka z akcesoriami instalacyjnymi
