WH3Q-S-G10G10-L4-UNI
Moduł o standardowej funkcjonalności (WH3Q-S) z dwoma gniazdami 13-pin i 10 przewodami w każdym gnieździe (2 x G10), Jest to kompletacja z okablowaniem "stałego plusa" na gnieździe. Moduł i podłączenia należy wykonać we własnej obudowie hermetycznej. Zestaw komplet akcesoriów niezbędnych do montażu modułu do instalacji elektrycznej samochodu.
Moduł posiada standardową funkcjonalności, czyli poza funkcjami podstawowymi umożliwia m.in.:
- sekwencyjne sterowanie światłem przeciwmgłowym (54G) w samochodzie pozostawiając załączone na przyczepie;
- sygnalizację niesprawnych żarówek kierunkowskazów przyczepy (Blink Control) sygnałem dźwiękowym z buzzera.
Do modułu można podłączyć (opcjonalną) LED-RGY-300 - kontrolkę informacyjną, która sygnalizuje:
- podłączenie przyczepy;
- przepalenie żarówek kierunkowskazu przyczepy;
- włączenie światła przeciwmgłowego na przyczepie.
Elementy zestawu

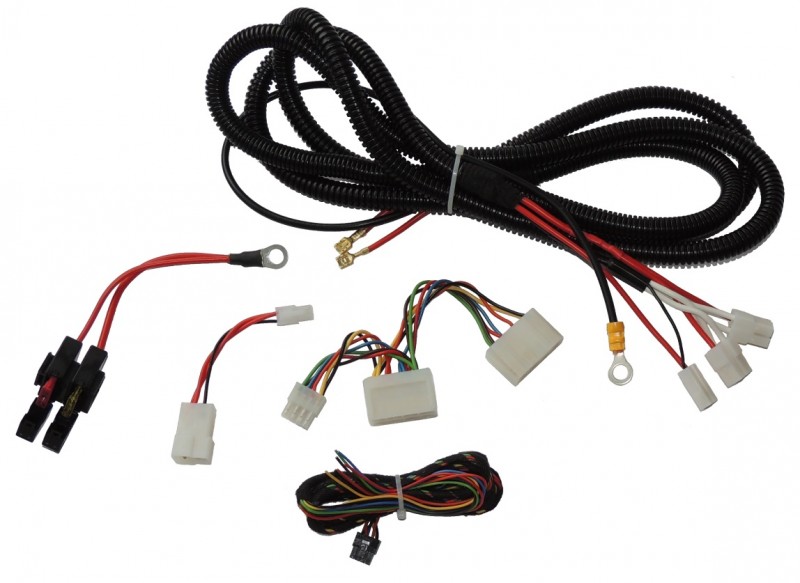

- Moduł sterujący (centralka) 1 szt
- Wiązka sygnałowa (7 wejść) 1 szt
- Wiązka zasilająca 1 szt
- Wiązka do gniazd - pośrednia 1 szt
- Wiązka główna do dwóch gniazd 1 szt

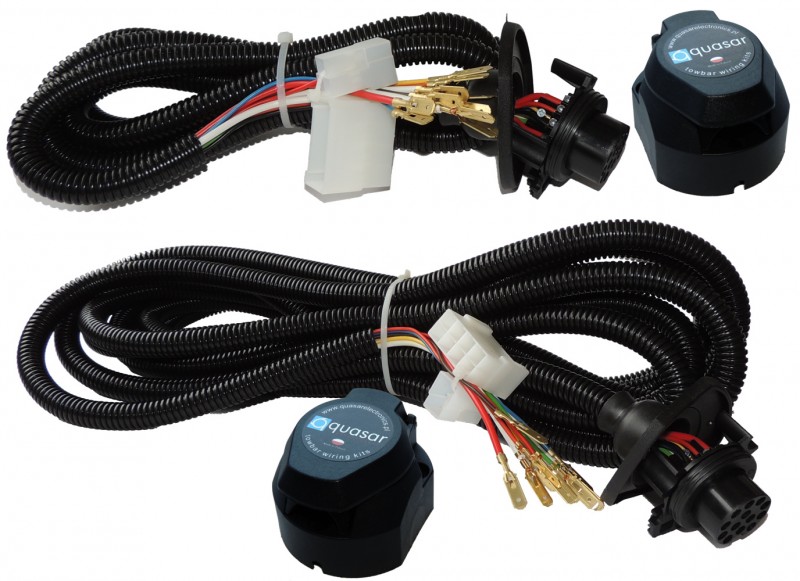

- Gniazdo G13 2 szt
- Zestaw montażowy 1 kpl
- Zestaw śrubowy 2 kpl
Podstawowe funkcje modułu
Obciążenie prądowe wejść
≤2 mA
Współpraca z oświetleniem LED i jednowłóknowym samochodu
Obsługa instalacji samochodowej ze zmiennym napięciem zasilania lamp (PWM)
(cyfrowo)
Współpraca z oświetleniem LED i żarówkowym przyczepy
Wykrywanie podłączenia przyczepy z oświetleniem żarówkowym
Wykrywanie podłączenia przyczepy z oświetleniem LED
Wykrywanie uszkodzenia żarówki kierunkowskazu przyczepy
Sterowanie światłem wstecznym przyczepy
Stałe zasilanie na gnieździe przyczepy
Obwód ładowania akumulatora przyczepy
Diagnostyka i sygnalizacja
Sygnalizacja podłączenia przyczepy
sygnał dźwiękowy; LED-RGY-300 (opcja)
Sygnalizacja awarii kierunkowskazów przyczepy
sygnał dźwiękowy; LED-RGY-300 (opcja)
Sygnalizacja załączenia światła przeciwmgłowego przyczepy
sygnał dźwiękowy; LED-RGY-300 (opcja)
Sposób obsługi tylnych świateł przeciwmgłowych samochodu
Sekwencyjny sposób sterowania światłem przeciwmgłowym przyczepy
Całkowite wyłączenie tylnego oświetlenia przeciwmgłowego samochodu
Cechy wiązki elektrycznej
Długość wiązki zasilania
2,5 m
Długość wiązki do gniazda
7,0+2,0 m
Dane techniczne
Napięcie zasilania
10-18 V
Maksymalne obciążenie wyjścia świateł pozycyjnych
(każda ze stron) 3 x 5 W
Maksymalne obciążenie wyjścia świateł stop
3 x 21 W
Maksymalne obciążenie wyjścia świateł kierunkowskazów
(każda ze stron) 21+10 W
Maksymalne obciążenie wyjścia światła przeciwmgłowego
21 W
Maksymalne obciążenie wyjścia świateł cofania
21 W
Wyposażenie zestawu
Kompletny zestaw wiązki haka z akcesoriami instalacyjnymi
Homologacja / Certyfikat
Instrukcja montażu

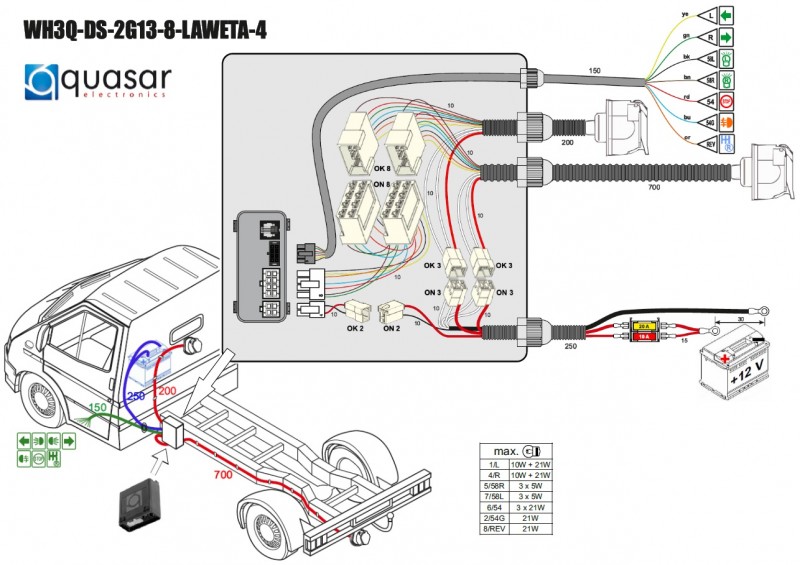

Dedykowany schemat podłączenia
