TBM-DB-G8

Moduł o podstawowej funkcjonalności (TBM-DB) zapewnia "powtarzanie" aktywnych świateł z tyłu samochodu na oświetleniu przyczepy. Moduł ten poprawnie obsługuje również sterowaniem oświetlenia typu "PWM" w samochodzie (czyli gdy jednym przewodem jest sygnalizacja dla dwóch świateł np. "stop" i "pozycja"). Moduł przeznaczony do samochodów z instalacją 24V lub 12V. Przyczepa musi mieć takie same napięcie instalacji jak samochód.



Cechy wyróżniające ten moduł to:

  • obsługa instalacji samochodowej (i przyczepy) 24V jak i 12V (musi być zachowana zgodność napięcia zasilania w samochodzie i na przyczepie);
  • hermetyczna obudowa umożliwiająca montaż na zewnątrz pojazdu; możliwość ta ma szczególnie znaczenie dla montażu do ramy samochodu w przypadku samochodów ciężarowych, dostawczych itp.;
  • obsługa świateł żarówkowych oraz LED w samochodzie jak i na przyczepie;

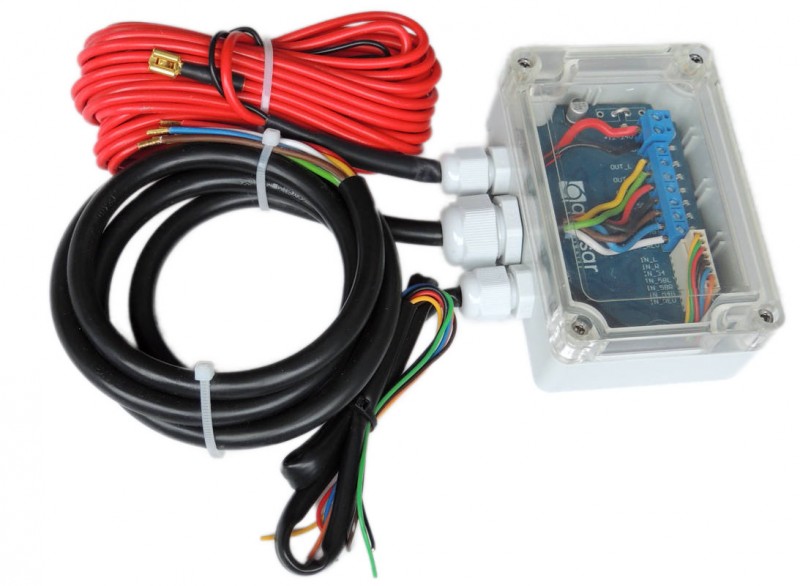

Zestaw jest dostarczany z podłączonymi w module (jak widać na zdjęciu) wiązkami zasilania oraz sygnałów wejściowych i wyjściowych.




Produkt wymaga instalacji przez firmę specjalistyczną - czytaj tutaj.


  • Kod EAN produktu: 5907662621527
Elementy zestawu
  • Moduł sterujący z podłaczonymi wiązkami 1 kpl
  • Przewód podłączenia masy z gniazda 1 szt
  • Gniazdo G13 1 szt
  • Zestaw montażowy 1 kpl
  • Zestaw śrubowy 1 kpl
  • Instrukcja montażu 1 szt
Podstawowe funkcje modułu
Obciążenie prądowe wejść
≤2 mA
Współpraca z oświetleniem LED i jednowłóknowym samochodu
Obsługa instalacji samochodowej ze zmiennym napięciem zasilania lamp (PWM)
Współpraca z oświetleniem LED i żarówkowym przyczepy
Sterowanie światłem wstecznym przyczepy
Sposób obsługi tylnych świateł przeciwmgłowych samochodu
Sposób sterowania światłem przeciwmgłowym przyczepy
Bezpośrednie
Sekwencyjny sposób sterowania światłem przeciwmgłowym przyczepy
Cechy wiązki elektrycznej
Zainstalowane gniazdo haka na wiązce
Długość wiązki zasilania
6,5 m
Długość wiązki do gniazda
1,5 m
Długość wiązki sygnałów wejściowych
0,6 m
Dane techniczne
Napięcie zasilania
12 lub 24 V
Maksymalne obciążenie wyjścia świateł pozycyjnych
(każda ze stron) 3 x 5 W
Maksymalne obciążenie wyjścia świateł stop
3 x 21 W
Maksymalne obciążenie wyjścia świateł kierunkowskazów
(każda ze stron) 21+10 W
Maksymalne obciążenie wyjścia światła przeciwmgłowego
21 W
Maksymalne obciążenie wyjścia świateł cofania
21 W
Wyposażenie zestawu
Kompletny zestaw wiązki haka z akcesoriami instalacyjnymi
