WH2L-G7
Moduł o podstawowej funkcjonalności (WH2L) z gniazdem 7-pinowym (G7), Zestaw zawiera komplet akcesoriów niezbędnych do montażu modułu do instalacji elektrycznej pojazdu - i posiada jeden wtyk do podłączenia do modułu co upraszcza montaż.
Moduł "przenosi" sygnały wejściowe z lamp samochodu na gniazdo podłączeniowe przyczepy.
INFORMACJA: Należy pamiętać, że gniazdo G7 nie ma wyprowadzonej sygnalizacji światła wstecznego i w Polsce może być używane jedynie z przyczepami lekkimi tj o dopuszczalnej masie całkowitej do 750kg.
Produkt wymaga instalacji przez firmę specjalistyczną - czytaj tutaj.
- Kod EAN produktu: 5907662621022

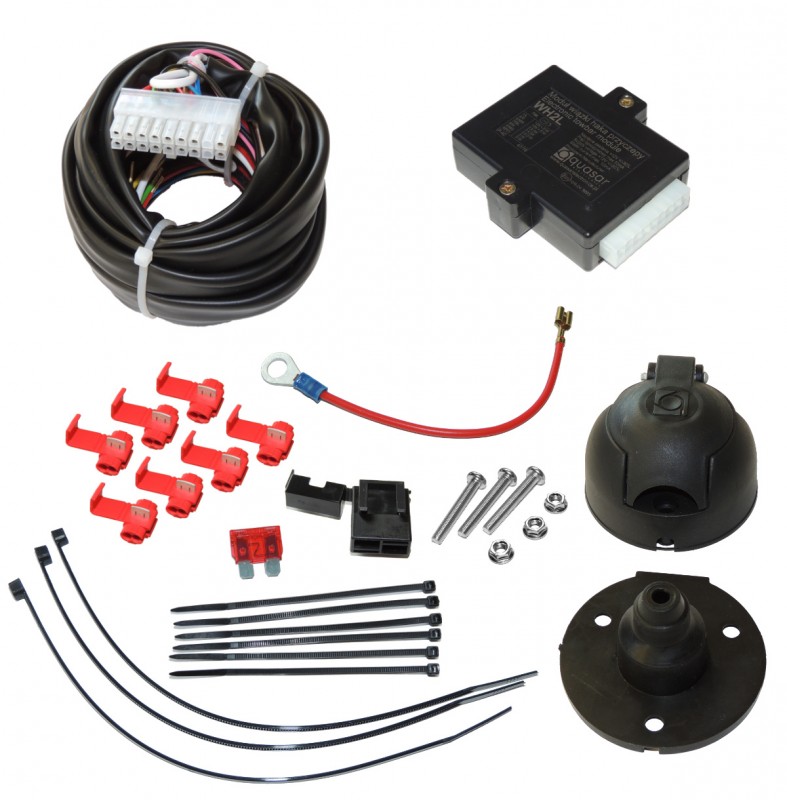

Elementy zestawu

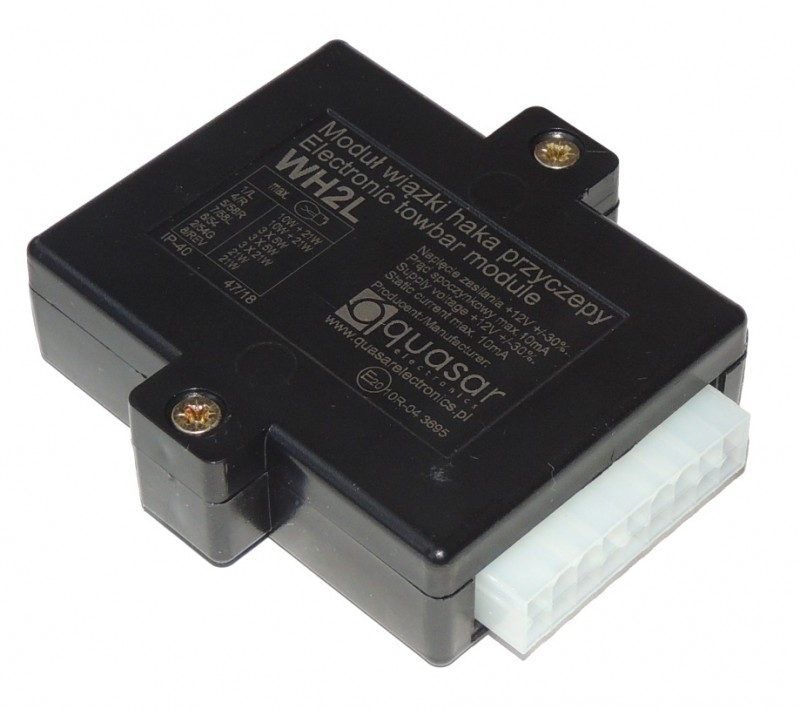

- Moduł sterujący (centralka) 1 szt
- Wiązka zintegrowana ("wszystko" w 1 wtyku) 1 szt
- Gniazdo G7 1 szt
- Zestaw montażowy 1 kpl
- Zestaw śrubowy 1 kpl
- Instrukcja montażu 1 szt
Podstawowe funkcje modułu
Obciążenie prądowe wejść
≤2 mA
Współpraca z oświetleniem LED i jednowłóknowym samochodu
Obsługa instalacji samochodowej ze zmiennym napięciem zasilania lamp (PWM)
(analogowo)
Współpraca z oświetleniem LED i żarówkowym przyczepy
Możliwość sterowania działaniem modułu czujników parkowania samochodu
Sterowanie światłem wstecznym przyczepy
Diagnostyka i sygnalizacja
Sygnalizacja podłączenia przyczepy
Sposób obsługi tylnych świateł przeciwmgłowych samochodu
Sposób sterowania światłem przeciwmgłowym przyczepy
Bezpośrednie
Sekwencyjny sposób sterowania światłem przeciwmgłowym przyczepy
Cechy wiązki elektrycznej
Długość wiązki zasilania
5,0 m
Długość wiązki do gniazda
1,7 m
Długość wiązki sygnałów wejściowych
L=1,0 P=3,0 m
Dane techniczne
Napięcie zasilania
10-18 V
Maksymalne obciążenie wyjścia świateł pozycyjnych
(każda ze stron) 3 x 5 W
Maksymalne obciążenie wyjścia świateł stop
3 x 21 W
Maksymalne obciążenie wyjścia świateł kierunkowskazów
(każda ze stron) 21+10 W
Maksymalne obciążenie wyjścia światła przeciwmgłowego
21 W
Wyposażenie zestawu
Kompletny zestaw wiązki haka z akcesoriami instalacyjnymi
