WH3Q-S-G8G8-L3-UNI-DUCATO-DOUBLE-CABIN
Moduł o standardowej funkcjonalności (WH3Q-S) z dwoma gniazdami 13-pin i 8 przewodami w każdym gnieździe (2 x G8). Jest to kompletacja dedykowana do instalacji na pojeździe FIAT DUCATO DOUBLE CABIN "LAWETA".
Zestaw zawiera odpowiednio długie (dostosowane dla tego modelu samochodu) wiązki kablowe do gniazd oraz komplet akcesoriów niezbędnych do montażu modułu do instalacji elektrycznej samochodu.
Moduł posiada standardową funkcjonalności, czyli poza funkcjami podstawowymi umożliwia m.in.:
- sekwencyjne sterowanie światłem przeciwmgłowym (54G) w samochodzie pozostawiając załączone na przyczepie;
- sygnalizację niesprawnych żarówek kierunkowskazów przyczepy (Blink Control) sygnałem dźwiękowym z buzzera.
Do modułu można podłączyć (opcjonalną) LED-RGY-300 - kontrolkę informacyjną, która sygnalizuje:
- podłączenie przyczepy;
- przepalenie żarówek kierunkowskazu przyczepy;
- włączenie światła przeciwmgłowego na przyczepie.

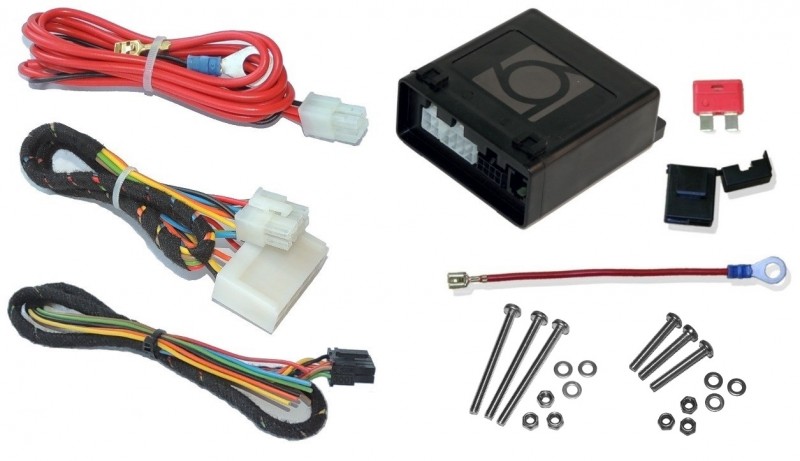

Elementy zestawu
- Moduł sterujący (centralka) 1 szt
- Wiązka sygnałowa (7 wejść) 1 szt
- Wiązka zasilająca 1 szt

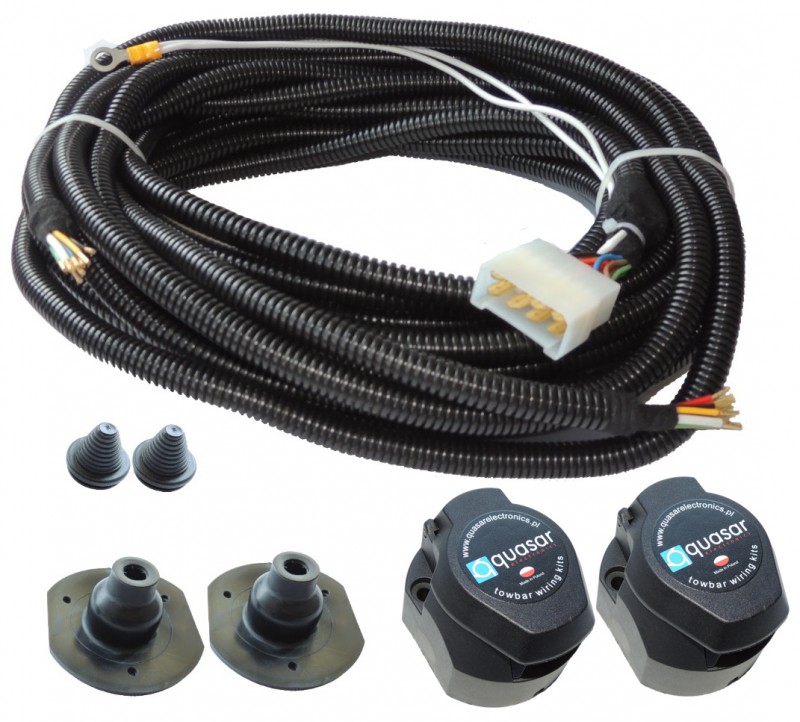

- Wiązka do gniazd - pośrednia 1 szt
- Wiązka główna do dwóch gniazd 1 szt
- Gniazdo G13 2 szt
- Zestaw montażowy 1 kpl
- Zestaw śrubowy 2 kpl
Podstawowe funkcje modułu
Obciążenie prądowe wejść
≤2 mA
Współpraca z oświetleniem LED i jednowłóknowym samochodu
Obsługa instalacji samochodowej ze zmiennym napięciem zasilania lamp (PWM)
(cyfrowo)
Współpraca z oświetleniem LED i żarówkowym przyczepy
Wykrywanie podłączenia przyczepy z oświetleniem żarówkowym
Wykrywanie podłączenia przyczepy z oświetleniem LED
Wykrywanie uszkodzenia żarówki kierunkowskazu przyczepy
Sterowanie światłem wstecznym przyczepy
Diagnostyka i sygnalizacja
Sygnalizacja podłączenia przyczepy
sygnał dźwiękowy; LED-RGY-300 (opcja)
Sygnalizacja awarii kierunkowskazów przyczepy
sygnał dźwiękowy; LED-RGY-300 (opcja)
Sygnalizacja załączenia światła przeciwmgłowego przyczepy
sygnał dźwiękowy; LED-RGY-300 (opcja)
Sposób obsługi tylnych świateł przeciwmgłowych samochodu
Sekwencyjny sposób sterowania światłem przeciwmgłowym przyczepy
Całkowite wyłączenie tylnego oświetlenia przeciwmgłowego samochodu

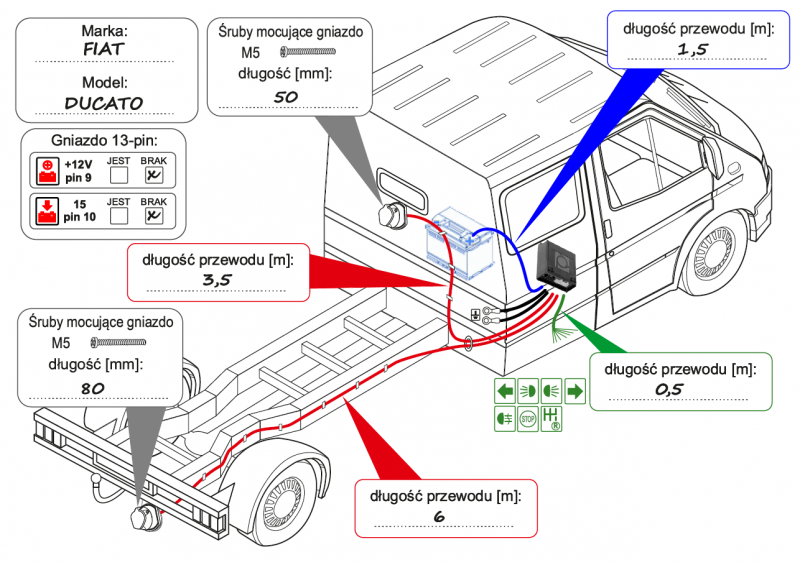

Cechy wiązki elektrycznej
Długość wiązki zasilania
1,5 m
Długość wiązki do gniazda
6,0+3,5 m
Dane techniczne
Napięcie zasilania
10-18 V
Maksymalne obciążenie wyjścia świateł pozycyjnych
(każda ze stron) 3 x 5 W
Maksymalne obciążenie wyjścia świateł stop
3 x 21 W
Maksymalne obciążenie wyjścia świateł kierunkowskazów
(każda ze stron) 21+10 W
Maksymalne obciążenie wyjścia światła przeciwmgłowego
21 W
Maksymalne obciążenie wyjścia świateł cofania
21 W
Wyposażenie zestawu
Kompletny zestaw wiązki haka z akcesoriami instalacyjnymi
Homologacja / Certyfikat
Instrukcja montażu
Dedykowany schemat podłączenia
