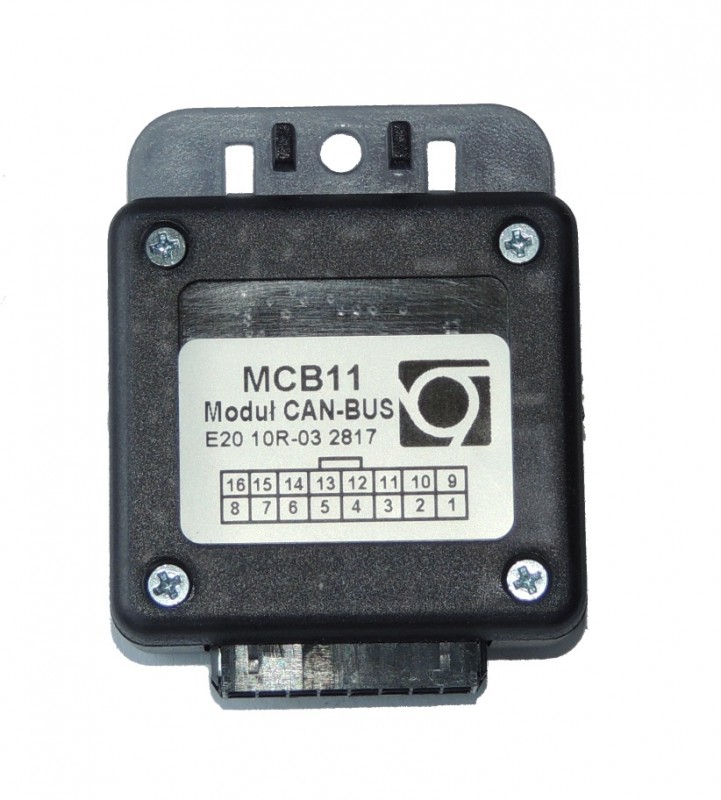

MCB11
Moduł MCB11 jest przeznaczony do odczytu i przetwarzania sygnałów cyfrowych przesyłanych za pomocą magistral J1708 i J1939 w samochodach ciężarowych marki Volvo i Renault. Konwertuje on informacje cyfrowe przesyłane w magistrali pojazdu i następnie wystawia je na porcie szeregowym RS-232 / UART.
Moduł MCB11 przewidziany jest do współpracy z urządzeniami telemetrycznymi posiadającymi obsługę magistrali J1939 lub port RS-232 / UART.
Urządzenie posiada 3 tryby pracy.
Konfiguracja urządzenia lub aktualizacja jego oprogramowania wbudowanego (firmware) odbywa się za pomocą Bootloadera z odpowiednią wiązką i komputera z systemem Windows i (darmowego) oprogramowania.
Produkt wymaga instalacji przez firmę specjalistyczną - czytaj tutaj.
- Kod EAN produktu: 5907662621954

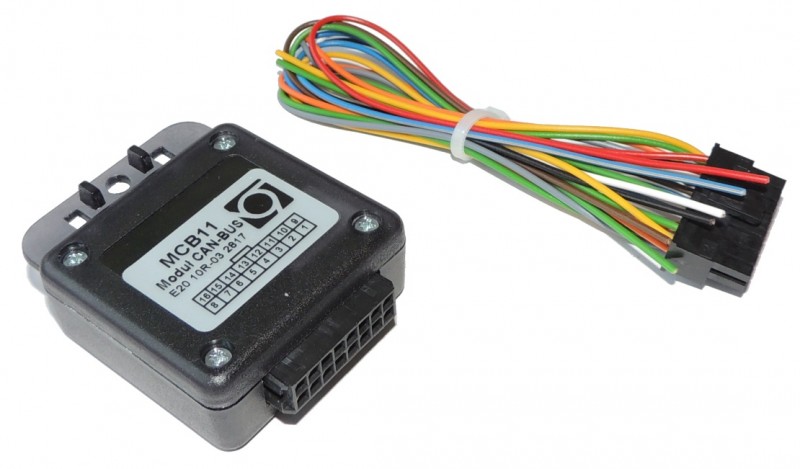

Elementy zestawu
- Moduł główny 1 szt
- Wiązka sygnałowa 1 szt
Funkcje modułu
Konwersja danych z magistrali J1708 na standard CAN-FMS (J1939)
Konwersja CAN-Bus samochodu na standard RS232
Konwersja CAN-Bus samochodu na standard UART
Obsługa standardu J1939 (CAN-FMS)
Obsługa standardu J1708
Analogowe wejścia i wyjścia modułu
Wejście: Status zapłonu
Cechy modułu
Programowanie trybu pracy używając komputera PC z użyciem Bootloadera
Możliwość aktualizacji oprogramowania modułu używając PC i Bootloadera
Obsługiwane prędkości magistrali CAN
250 Kbit/s
Dane odbierane z magistrali J1708
Prędkość
Obroty silnika
Pozycja pedału gazu
Poziom paliwa w zbiorniku
(Volvo FH12 - NIE)
Całkowite motogodziny
Całkowite zużycie paliwa
Temperatura silnika
Porty komunikacyjne
Wejście: CAN-Bus (J1939)
Wejście: J1708
Wyjście: CAN-Bus (J1939)
Wyjście: UART (0...5V)
Wyjście: RS232
Dane techniczne
Zakres napięć zasilających
6...36 V
Pobór prądu
(przy 12V) 8 mA
Zakres temperatury pracy
-40...85 °C
Wymiary obudowy (dług. x szer. x wys.)
45 x 55 x 18 mm
Klasa szczelności obudowy
IP40
