G13-RELAY-EXT-KIT-150PWR-800OUT
Zestaw rozszerzający instalację gniazda G8 (czyli gniazdo 13-pionowe jedynie z przewodami do oświetlenia przyczepy) do pełnej funkcjonalności G13. Długości przewodów są analogiczne jak w zestawach wiązek typu LONG-OUT do aut dostawczych. Obwody "stały plus" i "ładowanie akumulatora przyczepy" posiadają osobne bezpieczniki - każdy po 10A.
Zestaw zawiera przekaźnik załączający obwód ładowania akumulatora przyczepy.
Zestaw jest zgodny z wybranymi modułami wiązek haka m.in. z: MP2S-CAN-G8-LONG-OUT, WH3Q-CS-G8-LONG-OUT, TBM-2QC-G8-LONG-OUT, AHM-S-G8-LONG-OUT.
Wcześniejsza nazwa zestawu: G13-RELAY-EXT-KIT-LONG-OUT.

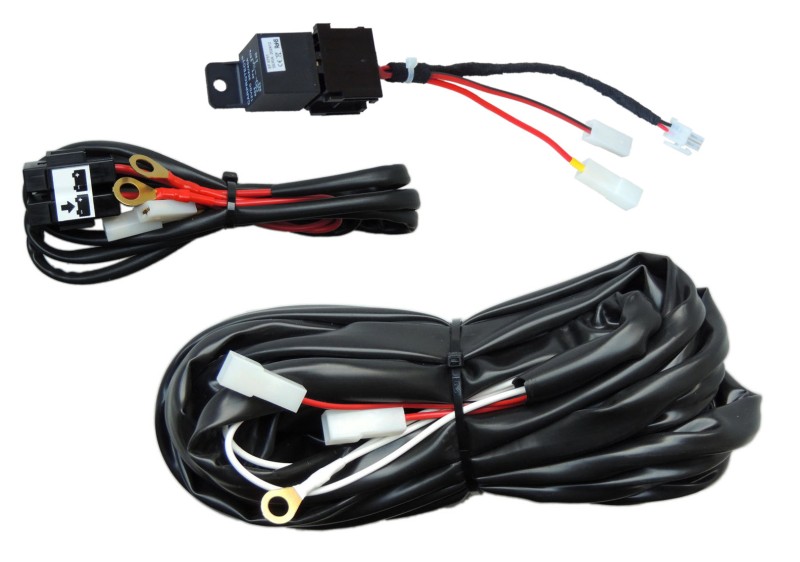

Elementy zestawu
- Wiązka uzpełniająca zasilanie z bezpiecznikiem i oprawą na kablu 1 kpl
- Wiązka uzupełniająca do gniazda G13 (piny 9-13) 1 szt
- Przekaźnik i gniazdo z przyłączami 1 kpl
Podstawowe funkcje modułu
Stałe zasilanie na gnieździe przyczepy
Obwód ładowania akumulatora przyczepy
Inteligentne ładowanie akumulatora przyczepy
(z kompatybilnego modułu)
Cechy wiązki elektrycznej
Wiązka typu P2P ("pin-to-pin")
Długość wiązki zasilania
1,5 m
Długość wiązki do gniazda
8,0 m
Dane techniczne
Napięcie zasilania
12 V
Maksymalny prąd wyjściowy ładowania akumulatora przyczepy
10 A
Ogólny schemat podłączenia
