AHM-C-G8-P2P-001

Zestaw z cyfrowym modułem wiązki haka przyczepy z 8 przewodami (do lamp oświetlenia)  w 13-pinowym gnieździe (G13). Ma zastosowanie do wszystkich przyczep towarowych i wieszaków rowerowych. Zestaw zawiera komplet akcesoriów niezbędnych do montażu modułu do instalacji elektrycznej pojazdu. Wiązkę kablową charakteryzuje jeden wtyk dla podłączenia całego okablowania do modułu co upraszcza montaż.



Zestaw ten jest dedykowany do samochodów produkowanych od 2025 roku chińskiej grupy CHERY: Jaecoo 7, Omoda 5, Omoda EV5. Jego cechą szczególną jest dostosowanie wiązek kablowych do wykorzystania fabrycznego złącza w samochodzie do podłączenia wiązki kablowej - m.in. bez konieczności prowadzenia osobnego zasilania do akumulatora samochodu. Z tego powodu proces instalacji jest jeszcze prostszy i zdecydowanie krótszy.



Zestaw poza podstawowymi funkcjami oświetlenia zapewnia m.in.:

  • sygnalizację dźwiękową wykrycia podłączonej przyczepy;
  • dezaktywację fabrycznych, tylnych czujników parkowania (PDC) po podłączeniu wtyku przyczepy (czy wieszaka rowerowego);
  • odłączenie światła przeciwmgłowego (54G) w samochodzie pozostawiając załączone na przyczepie;
  • sygnalizację niesprawnych żarówek kierunkowskazów przyczepy (Blink Control) sygnałem dźwiękowym z buzera.



Wyłącznym dystrybutorem serii AHM jest firma .


Produkt wymaga instalacji przez firmę specjalistyczną - czytaj tutaj.

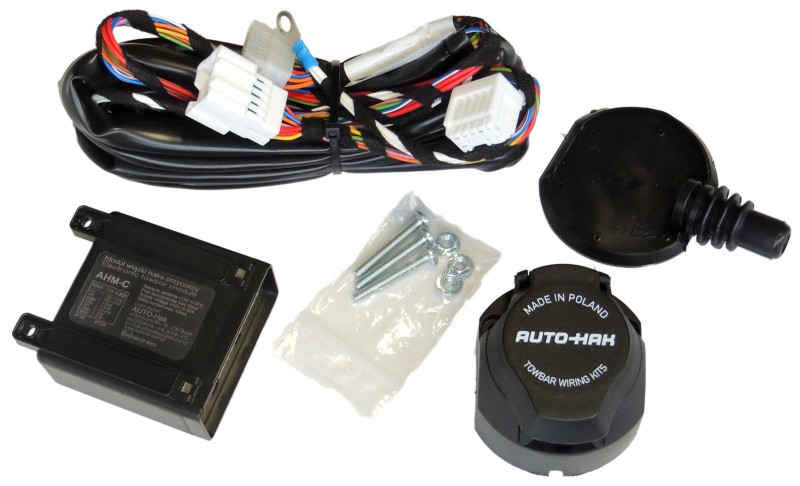

Elementy zestawu

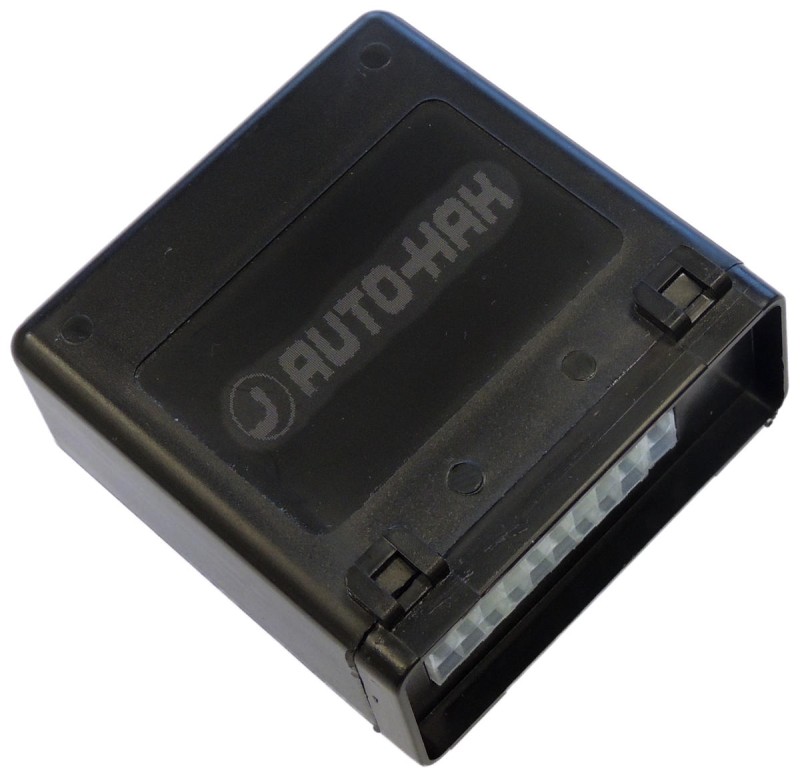

  • Moduł sterujący (centralka) 1 szt
  • Kompletna wiązka kablowa do instalacji z fabrycznym złączem w aucie 1 szt
  • Gniazdo G13 1 szt
  • Zestaw śrubowy 1 kpl
  • Krótki przewodnik instalacji 1 szt
Podstawowe funkcje modułu
Obciążenie prądowe wejść
≤2 mA
Współpraca z oświetleniem LED i jednowłóknowym samochodu
Obsługa instalacji samochodowej ze zmiennym napięciem zasilania lamp (PWM)
Współpraca z oświetleniem LED i żarówkowym przyczepy
Wykrywanie podłączenia przyczepy z oświetleniem żarówkowym
Wykrywanie podłączenia przyczepy z oświetleniem LED
Możliwość sterowania działaniem modułu czujników parkowania samochodu
(przez auto)
Wykrywanie uszkodzenia żarówki kierunkowskazu przyczepy
Sterowanie światłem wstecznym przyczepy
Stałe zasilanie na gnieździe przyczepy
(możliwe z G13-RELAY-EXT-KIT)
Obwód ładowania akumulatora przyczepy
(możliwe z G13-RELAY-EXT-KIT)
Inteligentne ładowanie akumulatora przyczepy
(możliwe z G13-RELAY-EXT-KIT)
Diagnostyka i sygnalizacja
Sygnalizacja podłączenia przyczepy
sygnał dźwiękowy
Sygnalizacja awarii kierunkowskazów przyczepy
sygnał dźwiękowy
Sposób obsługi tylnych świateł przeciwmgłowych samochodu
Sposób sterowania światłem przeciwmgłowym przyczepy
Bezpośredni
Sekwencyjny sposób sterowania światłem przeciwmgłowym przyczepy
Całkowite wyłączenie tylnego oświetlenia przeciwmgłowego samochodu
Cechy wiązki elektrycznej
Wiązka typu P2P ("pin-to-pin")
Długość wiązki zasilania
(do złącza fabrycznego) 0,6 m
Długość wiązki do gniazda
2,0 m
Długość wiązki sygnałów wejściowych
(do złącza fabrycznego) 0,6 m

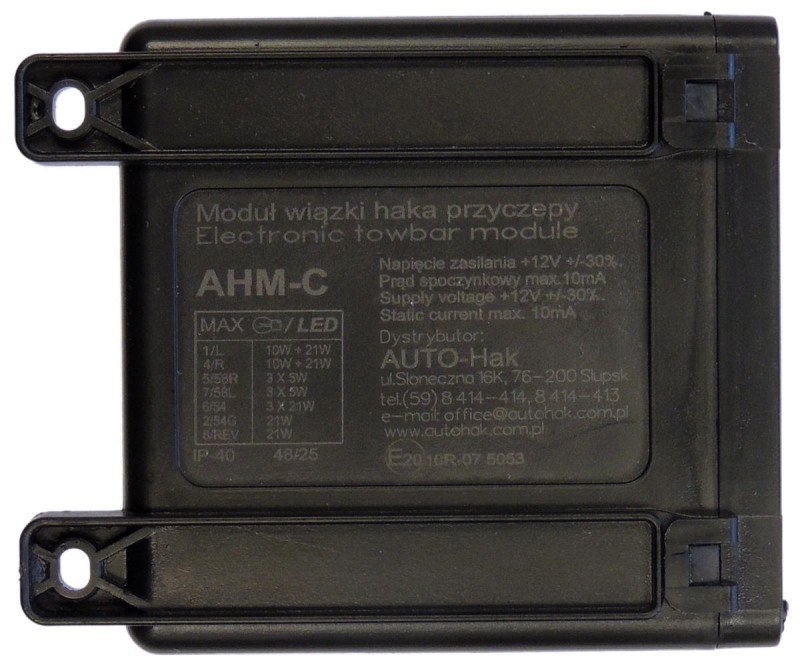

Dane techniczne
Napięcie zasilania
10-18 V
Maksymalne obciążenie wyjścia świateł pozycyjnych
(każda ze stron) 3 x 5 W
Maksymalne obciążenie wyjścia świateł stop
3 x 21 W
Maksymalne obciążenie wyjścia świateł kierunkowskazów
(każda ze stron) 21+10 W
Maksymalne obciążenie wyjścia światła przeciwmgłowego
21 W
Maksymalne obciążenie wyjścia świateł cofania
21 W
Wyposażenie zestawu
Kompletny zestaw wiązki haka z akcesoriami instalacyjnymi
